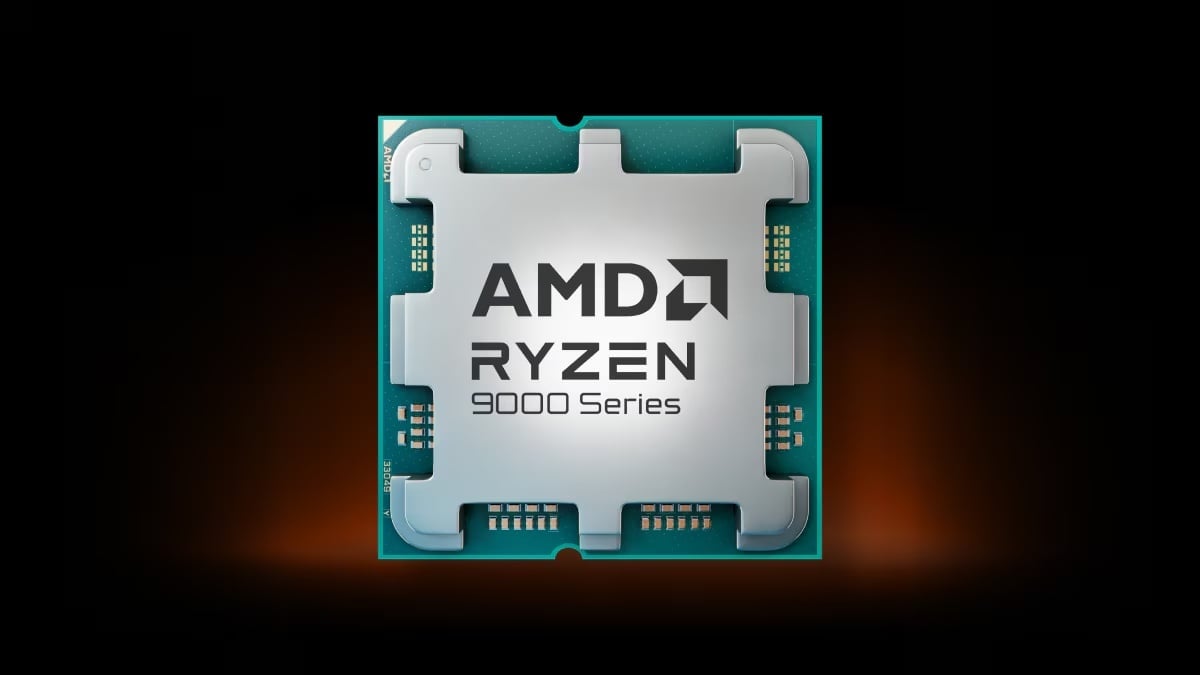

Odkryj Sekret AMD Ryzen 7 9800X3D: Gruba Warstwa Dummy Silicon

redakcja | 23 grudnia 2024, 11:00

Procesor AMD Ryzen 7 9800X3D, znany z doskonałej wydajności w grach, wprowadza innowacyjną zmianę w projektowaniu układów 3D V-Cache. Obejmuje on grube warstwy nieaktywnego silikonu, które stanowią aż 93% stosu CCD, co wydaje się na pierwszy rzut oka zbędne, ale pełni kluczową rolę w zapewnieniu stabilności strukturalnej.

Przeczytaj także:

Technologia 3D V-Cache w Ryzen 7 9800X3D

W przeciwieństwie do wcześniejszych modeli, gdzie stos 3D był umieszczony bezpośrednio na matrycy Core Complex Die (CCD), w modelu 9800X3D zastosowano odwrotne podejście – 3D chiplet znajduje się pod CCD. Taka zmiana przyczyniła się do efektywniejszego chłodzenia i umożliwiła uzyskanie wyższego taktowania, nawet 4,7 GHz na bazowym zegarze.

Nieaktywna warstwa silikonu – klucz do stabilności

Stos CCD w procesorze ma łączną grubość zaledwie 40–45 µm. Jednak reszta warstw, składająca się z nieaktywnego silikonu, dodaje aż 750 µm. Warstwy te nie mają funkcji operacyjnej, ale są niezbędne do zapewnienia wytrzymałości i ochrony całej konstrukcji układu.

„Dodatkowy silikon eliminuje ryzyko uszkodzenia delikatnych warstw SRAM i CCD podczas produkcji lub montażu” – wyjaśnia analityk Tom Wassick.

Rozwiązania zapobiegające uszkodzeniom

Warstwy SRAM i CCD są niezwykle cienkie, mierząc odpowiednio 7,2 µm i 6 µm. Aby uniknąć ich uszkodzeń, AMD zastosowało rozszerzenia SRAM na krawędziach o dodatkowe 50 µm, co zwiększa ich wytrzymałość podczas obróbki.

Podsumowanie technologiczne

Gruba warstwa silikonu w Ryzen 7 9800X3D to przykład inteligentnego projektowania. Choć nie wpływa na wydajność operacyjną, zapewnia niezawodność i stabilność układu. Dodatkowo, odwrotne umieszczenie stosu 3D V-Cache wspomaga chłodzenie i optymalizuje wydajność, co czyni ten procesor jednym z najbardziej zaawansowanych w swojej klasie.

Tabela specyfikacji technicznych Ryzen 7 9800X3D

Cechy	Wartości
Grubość CCD	40-45 µm
Grubość warstwy dummy	750 µm
Taktowanie bazowe	4,7 GHz
Rozszerzenie SRAM	50 µm
